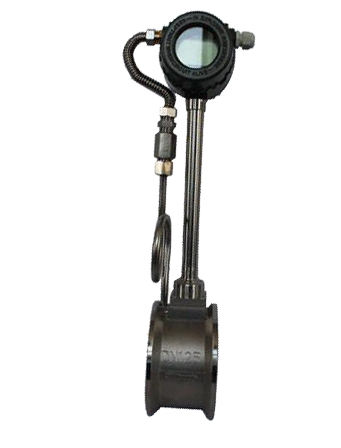

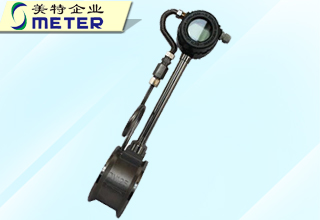

| 产品名称： | 涡街流量计 |
| 产品型号： | MTLUG系列涡街流量计 涡街流量计是根据卡门涡街理论，利用里流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。 |
| 联系方式： | 0411-87551588 |
产品简介及工作原理
涡街流量计是根据卡门涡街理论，利用里流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
本产品采用独特的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差，噪声大，小信号数据紊乱等问题，并采用了独特的检测探头封装新技术和防护措施，保证了产品的可靠性。
产品有基本型、差压型、温压补偿一体型三种测量型式，基本型测量单—工况流量信号，差压补偿型直接测量质量流量，温压补偿一体型可同时测量温度、压力、流量信号，经补偿后输出标况体积流量或质量流量。产品有管道式和插入式两种结构型式，可现场显示，也可远距离传输，每种型式都有高温、高压、防腐、防爆等规格，又有整体和分体结构，以适应不同的测量介质和安装环境。
产品特点
■ 结构简单牢固，无可动部件，使用寿命长，压力损失小，运行费用低。
■ 采用抗机械振动，抗冲击和抗脏污的结构新设计。
■ 从检测探头到运放电路实现了高度的互换性和通用性。
■ 电路采用表面贴装工艺，结构紧凑，可靠性高。
■ 按通用操作原则设置菜单，并采用汉字提示，清晰直观，操作简单。
■ 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数。
■ 采用精细低功耗的128×64全点阵式LCD显示器，就地显示瞬时流量和累计流量，及补偿测量的温度和压力，显示数据丰富直观。
■ 具有多点线性修正功能，大大提高测量精度。采用高速算法单脉冲逐个脉冲测周期后，逐个进行压缩或展宽计算后仅滞后一个周期输出，达到完全的实时线性补偿，此性能达到世界领先水平。
■ 差压补偿型涡街质量流量计可直接测量质量流量，不受介质组分或干度变化的影响，测量精度更高。
■ 温度压力补偿型内置或外置传感器自动进行温度和压力修正，将工况流量直接转换成质量流量或标准状态下的体积流量，测量简单、精确，12种补偿算法几乎可以满足所有流量补偿要求。
产品应用
本产品具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸、医药，以及城市管道供热、供水、煤气等行业的各种低粘度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
产品主要尺寸及外形
|
公称 通径 DN |
仪表 长度 L |
仪表 高度 H |
安装法兰 |
安装螺栓 |
配管规格 |
||||
|
法兰 外径 |
法兰 厚度 |
螺栓 孔距 |
螺栓 孔径 |
螺栓 数量 |
螺栓 规格 |
||||
|
15 |
180 |
415 |
95 |
14 |
65 |
14 |
8 |
M12×60 |
Φ18×1.5 |
|
20 |
180 |
420 |
105 |
16 |
75 |
14 |
8 |
M12×60 |
Φ25×2.5 |
|
25 |
180 |
425 |
115 |
16 |
85 |
18 |
8 |
M16×60 |
Φ32×3.5 |
|
32 |
180 |
435 |
140 |
18 |
100 |
18 |
8 |
M16×70 |
Φ39×3.5 |
|
40 |
180 |
435 |
150 |
18 |
110 |
18 |
8 |
M16×70 |
Φ48×4 |
|
50 |
180 |
440 |
165 |
20 |
125 |
18 |
8 |
M16×70 |
Φ59×4.5 |
|
65 |
180 |
460 |
185 |
20 |
145 |
18 |
8 |
M16×70 |
Φ74×4.5 |
|
80 |
200 |
490 |
200 |
20 |
160 |
18 |
16 |
M16×70 |
Φ89×4.5 |
|
100 |
220 |
510 |
220 |
22 |
180 |
18 |
16 |
M16×80 |
Φ109×4.5 |
|
125 |
240 |
535 |
250 |
22 |
210 |
18 |
16 |
M16×80 |
Φ134×4.5 |
|
150 |
270 |
570 |
285 |
24 |
240 |
22 |
16 |
M20×80 |
Φ159×4.5 |
|
200 |
300 |
625 |
340 |
26 |
295 |
22 |
24 |
M20×90 |
Φ219×9 |
|
250 |
320 |
685 |
405 |
28 |
355 |
26 |
24 |
M24×100 |
Φ273×11 |
|
300 |
350 |
710 |
460 |
32 |
410 |
26 |
24 |
M24×100 |
Φ325×12 |
|
350 |
375 |
790 |
520 |
38 |
470 |
26 |
32 |
M24×115 |
Φ377×13 |
|
400 |
400 |
845 |
580 |
42 |
525 |
30 |
32 |
M27×120 |
Φ426×13 |
※注：1、以上参数仅适用于法兰连接式1.6MPa以下压力规格的涡街流量计。
仪表长度为标准型尺寸，带一体化压力补偿型仪表长度相应加长50mm。
法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB/T9119－2000突面板式平焊钢制管法兰。
安装方式
注意事项
（1）安装方向。涡街流量计在管道上可以水平、垂直或倾斜安装，测量液体和气体时应分别采取防止气泡和液滴干扰的措施。测量液体时，还必须保证待测流体充满整个管道。如果是垂直安装，应使液体自下向上流动，以保证管路中总是充满液体。
(2)直管段长度。涡街流量计的直管段长度要求为:上游不小于15D;下游不小于10D。直管段内部要求光滑。
(3)安装漩涡发生体时，应使其轴线与管道轴线垂直。对于三角柱、梯形或柱形发生体应使其底面与管道轴线平行，其夹角最大不应超过5。
(4)涡街流量计对振动很敏感，传感器的安装地点应注意避免机械振动，尤其要避免管道振动。否则应采取减振措施，在传感器上下游ZD处分别设置防振座并加防振垫。
(5)仪表的流向标志应与管内流体的流动方向一致。
测量范围的确定
不同口径的涡街流量计的测量范围是不一样的，即使同一口径流量计，用于不同介质时，它的测量范围也是不一样的。实际可用的测量范围要通过计算来确定，下表提供了三种典型介质在特定条件下的流量范围
