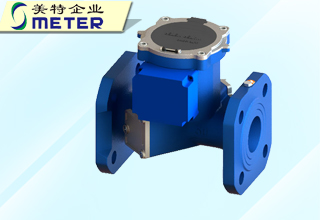

产品名称: | 双声道超声波热表/水表 |
产品型号: | MET-1018W系列双声道超声波水表 这款水表基于ISO 4064-2005、GBT778-2007标准设计生产,广泛应用于城市供水,水资源管理,工业生产,是水管理技术的一次重大革新。 |
联系方式: | 0411-87551588 |
一、产品简介
MET-1018W系列双声道超声波水表,这款水表基于ISO 4064-2005、GBT778-2007标准设计生产,广泛应用于城市供水,水资源管理,工业生产,是水管理技术的一次重大革新。
二、工作原理
超声波水表利用了低电压,多脉冲差原理,采用高精度和超稳定的双平衡信号差分发射,来测量顺流和逆流方向的超声波传输时间,根据时差计算出流速。当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接收超声波所需的时间完全相同。
三、产品特点
★ 双声道超声波水表解决了插入式和外缚式传感器在安装过程中,由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题。具有精度高,量程比宽,成本低,安装简单,压力损失小,无机械活动部件等特点。
★ 可实现无线远传功能,通过无线网络将现场所测量的数据传输到监控室内。
四、产品应用
可测导电、非导电均流(液)体。如:离子水、海水、酸碱液、食物油、汽油、煤油柴油、机用油、酒精、啤酒等能传播超声波的均匀液体
五、产品材质
1.表体:球墨铸铁450-10(可选择全不锈钢304壳体)材质符合国际新城市输水标准满足ISO-4064标准水表壳体使用寿命
2.高精度测量:
1.流体分层双声道测量,计量准确
2.该水表采用了最新研发的超声波时差测量技术,
3. 具有低耗电、宽量程比、工作稳定可靠的优点。
4.始动流量小于0.01m/s
5.完整的超声波热计量表
6.订货时告知具有双路PT1000温度测量功能,能够实现热量计量
3.屏显:可显示瞬时流量、热量、热累计、累计流量、温差支持正反向流量测量,正反向累计流量测量
4.防护等级:IP68
5.整机防水:整机密封,达到IP68防护等级
6.部件防水:包括机芯、探头、电池在内的每一个零部件单独达到IP68防护等级,即使表体进水也能长期工作.
7.通讯接口:
支持CJ-188协议,可以抄表、读写参数、软件升级两线制4-20mA输出功能
RS485接口,支持标准MODBUS、M-BUS、HART通讯协议,而且协议之间自动识别无需设置,具有TTL电平的脉冲输出及USART接口,方便连接其他低功耗设备。
8.多种供电方式:
3.6V锂电池(标配)、DC5V、DC24(两线制4-20mA)均可为水表供电
内置锂电池,可工作六年以上空管或长期流体静止状态下进入自动省电功能,更可 延长使用寿命
六、安装方式
安装位置的选择
1、传感器上流向标志与管道内被测介质流动的方向必须一致。
2、安装位置必须保证测量管内书中充满被测介质。
3、选择流体流动脉冲较小的地方,即应远离泵和局部阻力件(阀门、弯头等)
4、测量双相流体时,应选择不易引起相分离的地点。
5、应尽量避免安装在管内呈现负压的地方。
6、当被测介质容易使电极,测量管内壁产生粘附、结垢时,建议测量管内流速不低于 2m/s 。
此时可采用比工艺管径略小的渐缩管。为在工艺管道中不中断流量情况下清洗电极和测量管,传感器可采用并联安装,并带清洗口。
直管段
传感器对下游没有直管段要求,下游非直管段不会影响流量计的测量精度。当上游和下游直管段通径与传感器通径不一致时应安装渐扩管或渐缩管,其圆锥角应小于 15°(优先选取 7°- 8°)然后与管道相连。
注:L 为传感器公称通径的倍数,D 为传感器公称通径
水平安装
传感器水平安装时应取两电极为水平位置,这样一旦介质中含有气泡或者沉淀物质时,气泡不会吸附在电极附近造成转换器输入端开路,沉淀物也不回覆盖电极造成零漂等现象。
为保证传感器测量管内式中充满被测介质,传感器位置应略低于管道的高度,或者使传感器具有一定的正压。
垂直安装
对液固两相介质垂直安装较为合理,一则可以防止被测介质相分离,二则可以使传感器内侧量管四周的衬里磨损比较均匀。
在垂直安装时,介质流动方向应该自下而上,这样才能确保传感器内测量管道始终充满被测介质。
接地
传感器产生的流量信号非常微弱,通常为微状和毫伏级,因此防止外界电磁干扰的影响是用好流量计的一种重要因素。
传感器的节点要求有以下两个方面:
1、 被测介质:传感器和转换器的节点端子和流量信号线的屏蔽层必须与被测介质相通。
2、 接点:
1)以大地为零电位,减少外界干扰。一般情况下工艺管道都是金属管,本身都是接地的。但在外界电磁场干扰较大的情况下尤其是管道上杂散漏电较大时,应另行设置接地装置,接地线可采用总截面大于 4m ㎡的多股铜线,但必须注意,传感器的接地线绝不能接在电机或其它电力设备的公共地线上,以免漏电流的影响。接地电阻应小于 10Ω。
2)当工艺管道为金属管道时,应保证前后管道与传感器外壳接触电阻几乎为零。
